煤泥烘干機

煤泥烘干機

  • 筒徑:Φ1.2×8.0-Φ3.6×28m
  • 生產能力:1.9-76.0t/h
  • 適用物料:各種礦石、礦渣、煤泥、脫硫石膏等。
  • 應用范圍:主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。
在線咨詢

煤泥專用烘干機采用特殊的打散裝置,可將粘結的煤泥打散后烘干,加大煤泥與熱風的接觸面積,熱利用率得到極大的提高,可一次性將水分降低到12%以下,烘干后的煤泥可直接作為燃料使用。我公司的研發的烘干機,可將鍋爐尾氣做為煤泥烘干機的供熱熱源,真正做到了供熱無投資,用熱無成本的境界。

煤泥烘干現場直擊

煤泥烘干機

烘干機

煤泥烘干機結構組成

煤泥烘干機系統主要有熱源系統、進料系統、輸送系統、烘干系統、除塵系統、電器控制系統組成。

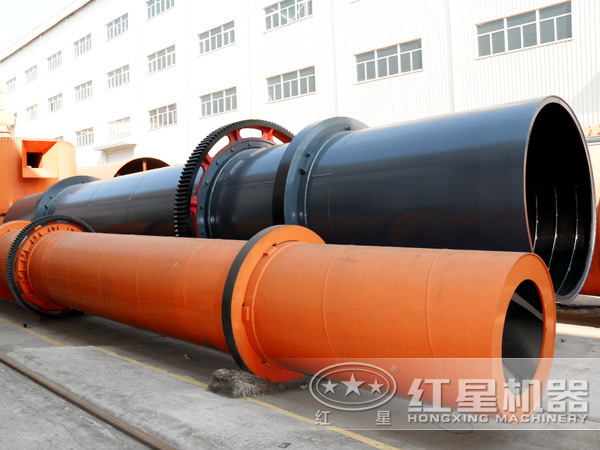

不同規格的煤泥烘干機

煤泥烘干機

煤泥烘干機性能特點

回轉式煤泥烘干機,利用平板對物料進行烘干的新型熱交換設備,具有能耗低,性能穩定等優點,也適用其它物料的烘干降水,應用范圍較廣。

煤泥烘干機細節圖

煤泥烘干機細節實拍

在保證被烘干煤泥質量不變的情況下,一級干燥區利用順流高溫烘干,在高濕度狀態下,經過入口溫度 43 0 ℃ ,瞬間和煤泥進行熱傳質交換,除去大部分水份,確保了煤泥的熱值不發生變化,且不易著火;

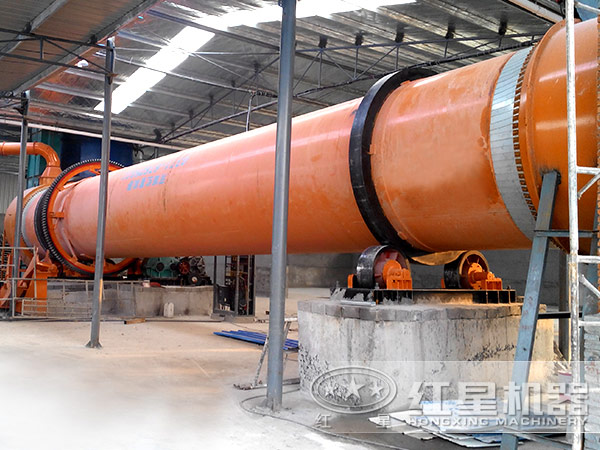

烘干機工作現場

煤泥烘干機工作現場

二級烘干區是用逆流烘干,室溫 300 ℃ ,為高產除水區,在回轉烘干過程中,保證了煤泥外表不發生焦化;

三級干燥區為正常烘干區,室內溫度 120 ℃ -210 ℃ ,是利用滾筒內的破碎裝置,反復撕扯、撞擊、撒落,順流烘干;

煤泥烘干機工作現場

煤泥烘干機工作現場

四級烘干是靠引風作用下呈負壓的高溫熱氣流排除水份,為高排氣區,室溫 60 ℃ -80 ℃ 。

通過以上操作使煤泥在烘干后比烘干前熱值增加,水份干燥在8%以內,真正起到節能降耗之功效。

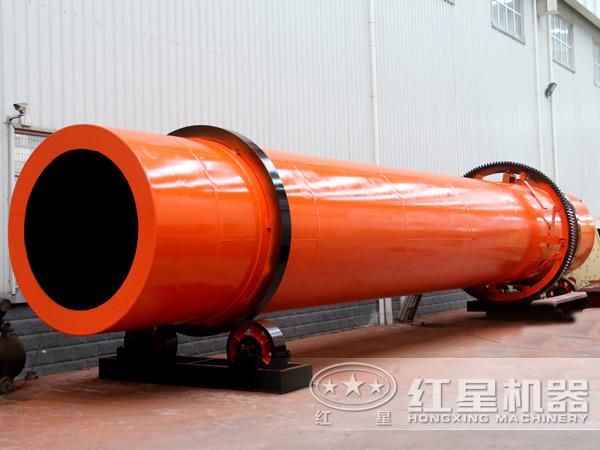

煤泥烘干機實拍圖

煤泥烘干機實拍圖

煤泥烘干機工作原理

煤泥本身具有高濕、高粘結性,在干燥過程中濕煤泥經由帶式輸送機進入煤泥打散設備,經過快速打散的塊狀煤泥進入呈負壓的干燥機后分以下幾個工作區:一是導料區,濕煤泥進入此區與高溫負壓熱風接觸后被迅速蒸發出大量水分,煤泥在大導角的抄板抄動下,形不成粘結便被導入下一個工作區; 二是清理區,濕煤泥在此區被抄板抄起形成料幕狀態,物料落下時易形成粘結滾筒壁現象,在此區由于設備設計有清掃裝置,清掃裝置可以快速清理掉粘結筒壁的煤泥,在這個過程中,清掃裝置對于物料 團球結塊也起破碎作用,從而增加了熱交換面積,提高傳熱傳質的效率,提高了干燥速率;三是傾斜揚料板區,此區是低溫干燥區,煤泥在此區已呈低水分松散狀態,此區已不具有粘結現象,經過熱交換后成品達到所要求的水分要求,運動進入最后的出料區;四是出料區,干燥主機滾筒在此區不設抄板,物料在此區滾動滑行至排料口,完成整個干燥過程。

煤泥烘干機工作原理

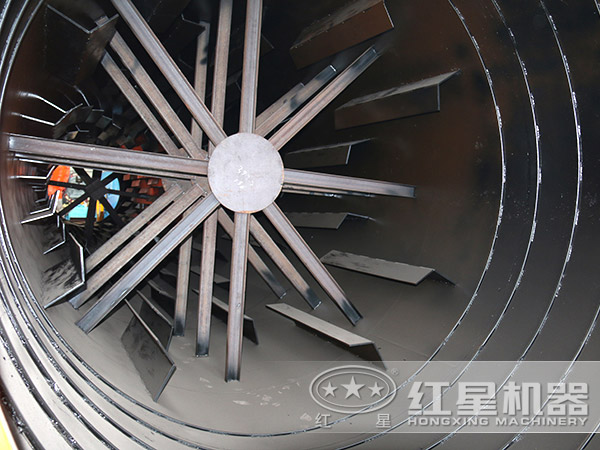

產品內部圖

煤泥烘干機內部結構

技術參數

規格
(直徑×長度)
筒體容積
(m³)
生產能力
(t/h)
安裝斜度
(%)
最高進氣溫度
(℃)
主電動機
(kw)
總重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

間接傳熱烘干機

    筒徑×筒長   項目 外筒內徑 內筒內徑 筒體長度 筒體容積(m³) 筒體斜度 揚料板型式 最高進氣溫度(℃) 外形尺寸
Φ1.5×15m 1500 500 15 20.27 3-5% 升舉式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升舉式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升舉式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
