對輥式破碎機和齒輥式破碎機機械結構之謎

紅星對輥式破碎機和齒輥式破碎機機械制造原理一直以來是業界的一個謎。紅星公司一直以來都很注重保護自己的知識產權，紅星對輥式破碎機有3項 ，今天，就讓我們來分享這些 。

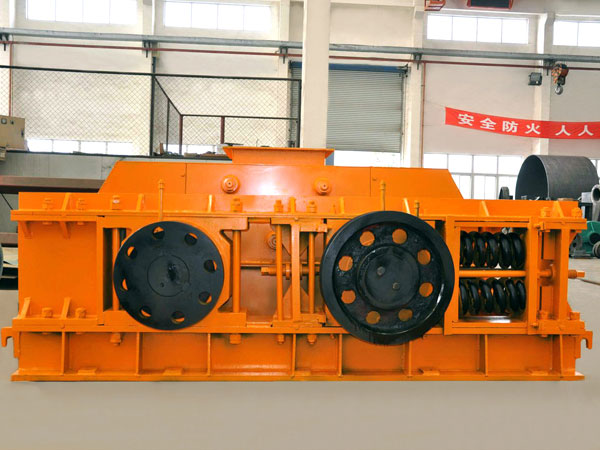

對輥式破碎機

齒輥式破碎機

特殊的對輥式破碎機結構

首先，驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

其次，對于出料粒度的調節。兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的 數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

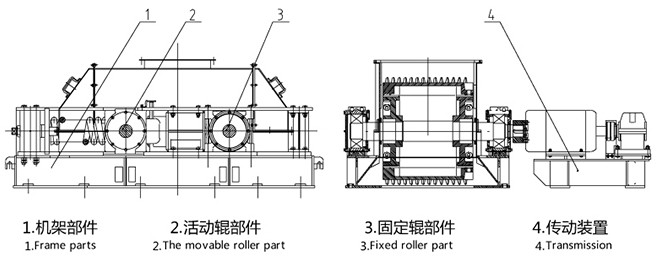

對輥式破碎機結構

最后，為了安全，傳動部分應根據實際情況自行安裝安全罩。

對輥式破碎機的每個棍子都是由單獨的電機帶動。也有使用一臺電機通過皮帶傳動帶動固定軸承的棍子，固定軸承的輥?zhàn)虞S的另一端裝有齒輪，通過齒輪帶動活動棍子。由于物料性質變化使活動棍子左右移動，所以齒輪齒高必須增加，以防齒合脫離。所以，傳統對輥式破碎機都是采用長齒齒輪傳動，它能允許運轉中改變兩輥中心距而不破碎齒合特性。

齒輥式破碎機的神秘探測

本機具有體積小，破碎比大（5-8），噪聲低，結構簡單，維修方便的優點,生產率高（比我國現在2PGC齒輥式破碎機生產率高1-2倍），被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。

齒輥式破碎機結構

本齒輥式破碎機適用于煤炭、冶金、礦山、化工、建材等行業更適用于大型煤礦或選煤廠原煤（含矸石）的破碎。

齒輥式破碎機破碎能力大，電動機與減速器之間用限距型液力偶合器聯接，防止動力過載，傳感器過載保護，安全可靠。齒輥間距液壓調整，齒輥軸承集中潤滑。齒形優化設計，拉剪力選擇破碎，高產低耗，出粒均勻。

PCM齒輥式破碎機的誕生完全取代了我國現有的2PGC齒輥式破碎機。

我公司對輥式破碎機結構特殊，屬于自主研發的破碎機，歡迎廣大客戶前來我公司考察。
